| ■ RM型電加熱空氣幕（風幕機）技術參數（散熱管加熱） |
|
型號 |
機身長度
（mm） |
葉輪直徑
（mm） |
額定電壓
（V） |
額定頻率
（Hz） |
功率電機
（W） |
加熱器
（kW） |
出口風速
（m/s） |
風量
（m3/h） |
噪聲
(dB)(A) |
重量
（kg） |
外形尺寸
（mm） |
|
RM-1509D |
900 |
Φ150 |
220/380 |
50 |
180 |
6 |
6.8-8 |
1850-2060 |
56-58 |
25 |
900*270*390 |
|
RM-1512D |
1200 |
Φ150 |
220/380 |
50 |
180 |
9 |
7-8.2 |
2460-2650 |
58-60 |
30 |
1200*270*390 |
|
RM-1515D |
1500 |
Φ150 |
220/380 |
50 |
250 |
12 |
7-8.2 |
3000-3200 |
60-62 |
34 |
1500*270*390 | |
| |

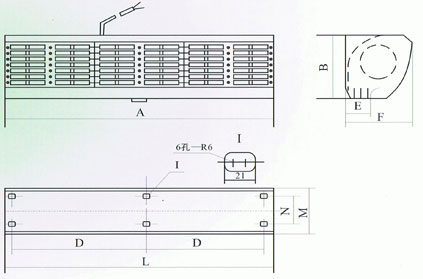

| 外形尺寸 |
 |
|
型號 |
A |
B |
E |
F |
|
RM-1509D |
900 |
390 |
90 |
270 |
|
RM-1512D |
1200 |
390 |
90 |
270 |
|
RM-1515D |
1500 |
390 |
90 |
270 | |
| 安裝尺寸 |
|
型號 |
L |
D |
C |
N |
M |
|
RM-1509D |
850 |
320 |
150 |
150 |
212 |
|
RM-1512D |
1150 |
470 |
150 |
150 |
212 |
|
RM-1515D |
1450 |
620 |
150 |
150 |
212 | | |
| |

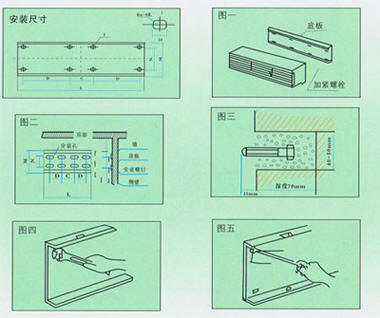

| ★ 安裝： |
|
在本機的底板上已經為用戶選定了******的安裝孔，松開夾緊螺釘，把底板從箱體中分離出來，在底板上已設有安裝孔(見圖)，安裝必須位置準確和牢固，下面介紹其安裝方法：
1安裝在混凝土墻上
(1)按照不同的規格給出的安裝尺寸，選好位置(圖一)；
(2)在選定的位置上打出直徑40一50mm深70mm的孔，并按(圖三)的安裝方法，將緊固螺栓固定在混凝土的墻壁上，同時應保證螺栓的伸出長度為1 5mm；
(3)待混凝土安裝凝固后，用墊圈、螺母，將底板緊固起來(圖四)，便可以將整機裝上。
2、安裝在木墻上
用木牙螺釘將底板緊固在選好的位置上(圖五)再裝上整機。 |
| |
